在半導體晶圓制造的納米級工藝時代，靜電卡盤（ESC）電源已然成為芯片制造設備中不可或缺的核心組件。它憑借卓越的精密控制能力，如同一位精準的 “操控者”，持續推動著集成電路制造技術不斷突破物理極限。這種基于靜電力學原理的先進電源系統，通過精確控制高壓電場的生成，實現了對晶圓的非接觸式固定與操控，徹底改變了傳統機械夾具在超精密加工中容易產生誤差、造成損傷的局限性，為納米級工藝的穩定進行奠定了堅實基礎。
當正電壓或負電壓施加于靜電卡盤電極時，目標物體內部的電荷會被迫重新分布，進而在電極與晶圓之間產生強大的庫侖力或 Johnsen-Rahbek 力。這種靜電力不僅能提供均勻穩定的吸附力，讓晶圓在加工過程中保持穩固，更重要的是，它避免了傳統夾具與晶圓接觸時帶來的顆粒污染和機械應力。要知道，在包含數十億晶體管的先進芯片制造中，哪怕是微小的瑕疵都可能影響芯片性能，尤其是在 5nm 制程工藝?yán)铮?.1μm 的位移誤差或顆粒污染，就足以導致整個芯片功能失效，而靜電卡盤及配套電源的應用，有效規避了這類風險。顯然，靜電卡盤電源的性能直接決定了這一精密控制過程的成敗。

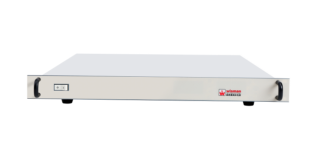

為應對半導體制造中的復雜需求，威思曼針對性地開發了一系列卡盤電源產品。其中，“EC 卡盤電源” 憑借出色的性能，能夠滿足各種要求苛刻的應用場景。該電源與威思曼其他系列卡盤電源一樣，采用了威思曼自主研發的放大器技術，這一技術讓電源在電壓和電流控制上更加精準。同時，模塊化架構設計使其具備強大的擴展性，單系統可集成多個獨立通道，每個通道都能根據實際需求獨立配置參數，完美滿足多區域差異化吸附力控制需求。經過實際驗證，這項技術能將靜電卡盤系統的效率和吞吐量提升至其他電源的三倍。不僅如此，它還能減少背面氣體的錯誤，消除晶圓粘滯和爆裂等問題，極大地提升了生產的穩定性。而且，這種設計大幅縮減了設備的空間占用，再加上冗余電源模塊與多重保護電路的配備，確保了系統在極端工況下也能穩定運行。
在實際應用中，靜電卡盤電源性能的提升正持續推動半導體工藝不斷突破極限。從現有制程的穩定生產到新工藝的研發探索，它都發揮著關鍵作用。隨著半導體器件向 3nm、2nm 節點邁進，對靜電卡盤電源技術的要求也越來越高。更高的電壓精度（±0.01%）、更快的動態響應（μs 級）以及與工藝設備的深度數據融合等，都成為了電源技術發展的方向。而威思曼的卡盤電源產品，也在不斷創新升級，為下一代半導體制造提供更強大的支撐，助力半導體行業在納米級制造領域不斷前行。
